IBM/联想System X3650 M5服务器更换主板刷FRU

一、前言

最近有一台联想System X3650 M5服务器主板故障，按流程更换主板备件后，因为主板的SN（序列号）、UUID（通用唯一识别码）、ProdName（产品型号）信息和原来主板的不一样，为了方便运维管理和机器外观信息一致，需要刷一下新主板FRU信息，所以更换主板前需要获取原来主板的FRU信息和配置，下面就分享一下教程。

二、更换主板前准备

1. 获取联想高级设置工具（ASU）软件

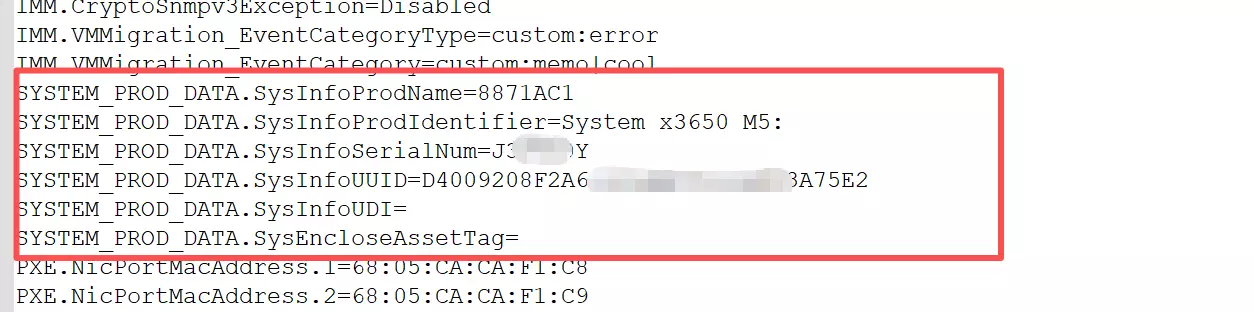

将下载的ASU解压至任意文件夹。用网线接服务器后面IMM网口，用ASU获取原来主板IMM信息，复制保存到一下，后面要刷FRU会用到，主要关注SYSTEM_PROD_DATA部分。

• ASU软件下载

• 获取主板IMM信息

# 获取主板IMM信息
asu64.exe show --host IMM的IP地址 --user IMM用户名 --password IMM密码

# 获取主板IMM信息并保存当前目录下
asu64.exe show --host IMM的IP地址 --user IMM用户名 --password IMM密码 > X3650M5_FRU_OLD.txt

2. 备份IMM激活密钥（Activation Key）

进入IMM带外管理界面，备份Activation Key Management。刷新新主板FRU信息之后，IMM重启完成后检查你会发现Remote Control不再可用，这是因为刷新后的序列号与原主板的IMM Advanced Update Activation Key不一致，所以需要在IMM Mangement选中Activation Key Mangement对其进行更新。

3. 备份IMM配置数据

这个可选，新主板最好手动配置。因为之前有一台更换主板，导入原来主板IMM配置，导致BIOS固件异常，卡BIOS升级界面，无法进入BIOS/系统，只能重新更换主板。

三、更换主板

这一步就不展开来说了，更换主板注意线缆的接口、主板PCIE配件，防止更换之后线缆、配件不知道对应哪个接口，最好用手机拍照。System X3650 M5模块化很好，线缆不较少，更换起来非常方便。

四、刷新主板FRU信息

新主板主要刷SN、UUID、ProdName这3项即可，刷FRU前最好先用ASU工具获取并保存新主板的IMM信息。

1. 刷新序列号（SN）

asu64.exe set SYSTEM_PROD_DATA.SysInfoSerialNum 旧主板的序列号 --host IMM的IP地址 --user IMM用户名 --password IMM密码

2. 刷新UUID

asu64.exe set SYSTEM_PROD_DATA.SysInfoUUID 旧主板的UUID --host IMM的IP地址 --user IMM用户名 --password IMM密码

3. 刷新产品型号（ProdName）

asu64.exe set SYSTEM_PROD_DATA.SysInfoProdName 旧主板的ProdName --host IMM的IP地址 --user IMM用户名 --password IMM密码

说明：如果产品型号（ProdName）与旧主板的一样，可不用刷。

4. 等待刷新完成

等待刷新完成，每个完成刷新后会提示 complete successfuly

5. 断电重启服务器，使IMM生效​

所有FRU信息都刷好后，最好断电重启服务器，使刷的IMM信息生效​。

6. 验证刷FRU结果

用ASU工具输出一下IMM信息，若输出结果与原主板信息一致，说明刷新成功；若失败，检查IMM网络连通性、IMM 账号权限（需管理员权限）。

asu64.exe show --host IMM的IP地址 --user IMM用户名 --password IMM密码

五、导入Activation Key Mangement

进入IMM界面，在"IMM Mangement"选中"Activation Key Mangement"对其进行更新，如果原来的Activation Key还在或者无法导入原来主板的Key，则选"Restart IMM"重启一下IMM。

1. 在Activation Management界面，点击“Add..”

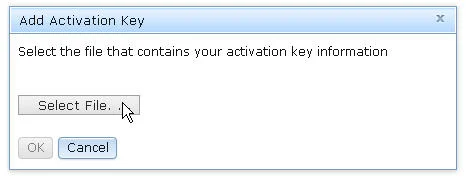

2. 在“添加激活密钥”窗口中，点击“选择文件...”；然后在“文件上传”窗口中选择要添加的激活密钥文件，并点击“打开”添加文件，或点击“取消”停止安装。要完成密钥添加，请在“添加激活密钥”窗口中点击“确定”或点击“取消”停止安装。

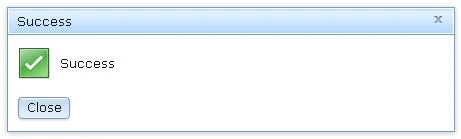

3. 成功窗口表示激活密钥已安装。

六、结语

这次System X3650 M5主板更换与FRU刷新，核心教训是“备份优先、细节为王”：前期备份激活密钥和原FRU信息，避免后期功能失效；硬件操作时记录线缆位置，减少复原时间；刷新FRU时注意命令参数正确性，并验证结果。​希望这篇攻略能帮到遇到类似问题的运维同行，也欢迎大家在评论区分享自己的操作经验或踩坑经历，共同提升运维效率～
